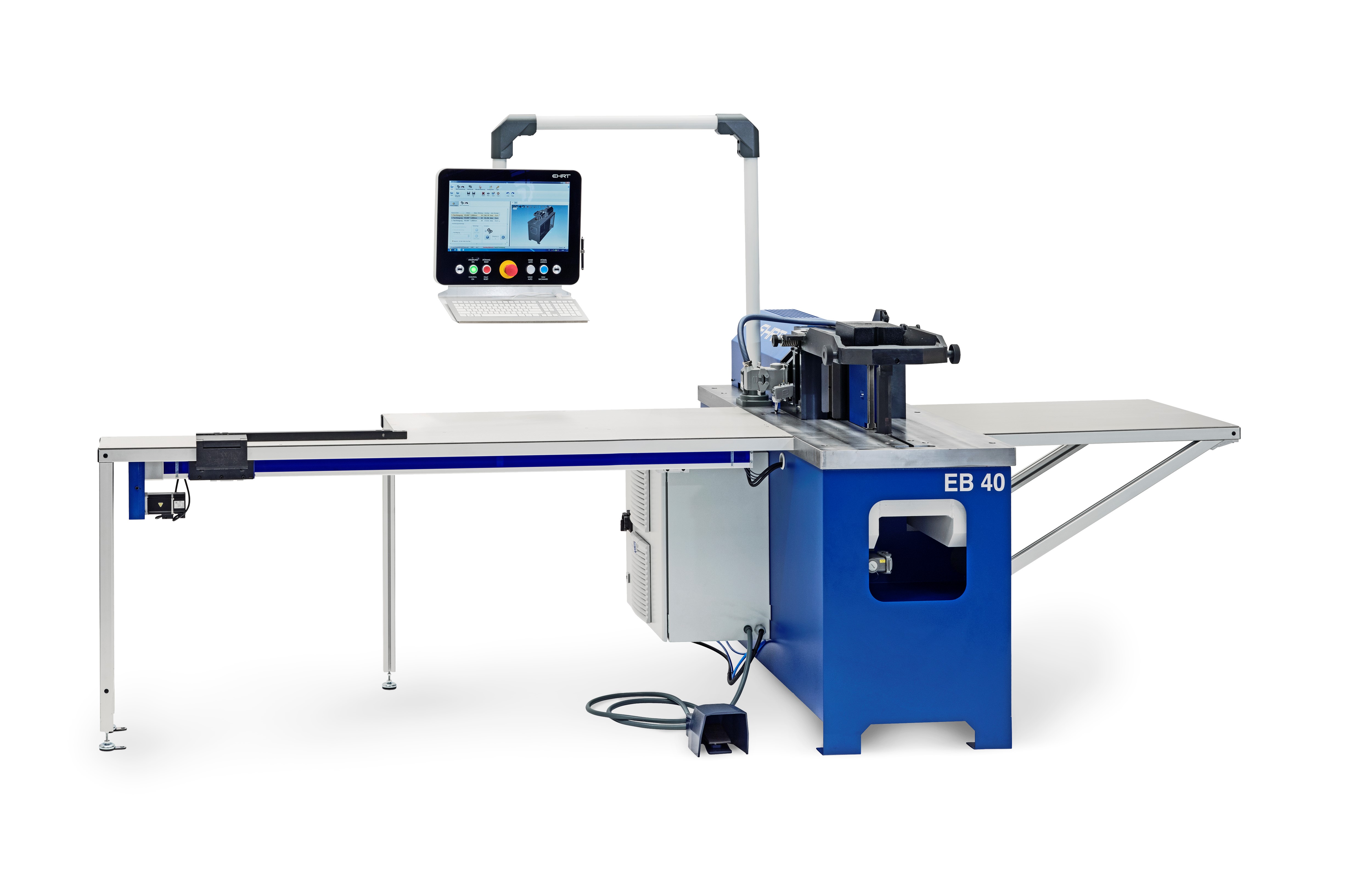

1、設備實物圖片

2、設備技術參數

技術指標		規格	備注
沖壓能力 Press Capacity		350kN
最大行程 Stroke max		200mm
折彎操作 Bending operations	平彎Flat bending	200x20mm	以銅 (Cu)為參照，最大的銅排尺寸寬x厚
	側彎 Edge bending	120x10mm
	扭彎 Twist bending	125x10mm
動力系統 Power System		液壓(hydraulic)
工作缸 Working Cylinder		工作臺面上above table
最大液壓 Max hydraulic pressure		280 bar	等于28000kPa
折彎精度 Bending Accuracy		±0.1°
快動速度 Rapid Movement		17 mm/s
微動速度 Inching		8.5 mm/s
回程 Return Stroke		可調
工作高度 Working Height		900mm
外部供電 Electrical Connection		3 Ph/N/PE 400V iEC
熔斷保護Fuse Protection		16A
壓力空氣消耗 Air consumption		Max. 20 l/min
外部供氣 Air connection		G ? , 6 bar
控制單元 Control Unit		Industrial PC	with Windows 7 or higher
軟件 Software		PowerBend
網絡兼容 Network-Compatible		YES
側部限位器 Side Stop		fully CNC controlled	250 mm/s
外表顏色 Finishing		RAL 5010 Gentian Blue	Doors and Covering RAL 7035 Light Grey
安全裝置 Safety Installations		All danger zones are secured according to CE standards (Cat 2)

3、主要特點及功能

3.1 本設備屬于EHRT標準型折彎機，具有簡便的操作性，設備高度模塊化且能夠靈活搭配，滿足客戶多種生產場景需求。

3.2 本設備配備的是200kN的液壓缸，能滿足各種折彎加工需求，輕松實現如雙折彎、平彎、立彎、扭彎、閉合形狀/U型彎曲，折彎精度達到±0.1°。

3.3 本設備更換模具快捷，搭配EHRT特殊的插件系統，實現在機器上更換模具且操作非常人性化，這就保證了模具的快速配置且保證更換后的折彎精度。強烈推薦采用EHRT的折彎模具，可以確保高的折彎重復精度，EHRT可提供多種不同折彎類型的模具，主要分為電子模和機械模兩類。

3.4 本設備控制器采用倍福（Beckhoff）的PLC，可以通過遠程訪問實現機器的維護和軟件更新。

3.5 本設備搭配EHRT自主開發的PowerBend軟件，EHRT提供的軟件+硬件解決方案，輕松實現一體化的加工方案，提升加工效率。
